作為專業的混流泵生產廠家，我們深知用戶在選購水泵時面對復雜的結構圖常感到困惑。一張清晰的混流泵結構圖，不僅是零件的羅列，更是理解其性能、可靠性和適用性的關鍵。本文將帶您通過解讀結構圖，掌握選購核心要點。

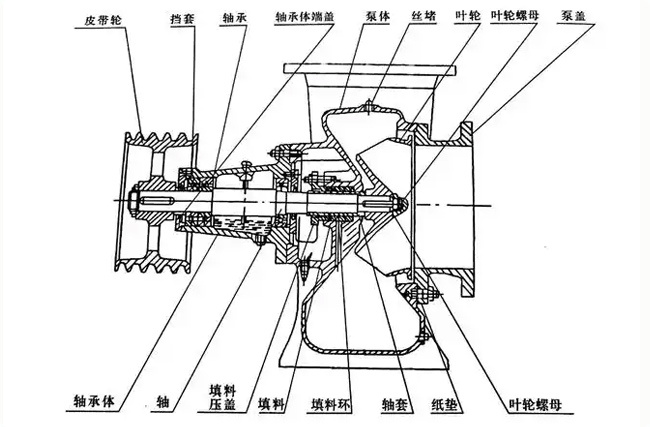

一、核心部件結構圖解
1. 葉輪 - 能量轉換的"心臟"
結構特征：圖中最顯眼的旋轉部件，注意葉片形狀（扭曲度/數量）和結構類型（閉式/半開式）
選購要點：精密水力設計的葉輪可提升15%以上效率，材質選擇（鑄鐵/不銹鋼）直接影響耐腐蝕性和壽命
2. 導葉體/壓水室 - 動能轉換的"樞紐"
結構特征：葉輪出口處的靜止部件，導葉片或蝸殼狀設計
選購要點：光滑流道設計可減少30%水力損失，鑄鋼材質更適合高壓工況
3. 泵殼 - 承壓的"骨架"
結構特征：包裹內部部件的外殼，注意壁厚和加強筋設計
選購要點：球墨鑄鐵殼體比普通鑄鐵抗壓強度高50%，法蘭尺寸需匹配管路系統
4. 軸封裝置 - 防泄漏的"衛士"
結構特征：泵軸穿出處的密封部件（填料密封/機械密封）
選購要點：輸送污水建議選用雙端面機械密封，清水工況可用填料密封
二、結構圖隱藏的選購密碼
從結構圖判斷泵品質的4個關鍵：
匹配度驗證：葉輪直徑與導葉體間距影響揚程范圍
材質標注完整性：關鍵部件材質未標注需警惕
維護便捷性設計：后開門結構方便更換密封件
軸承配置：重型軸承配置延長使用壽命30%以上
不同工況的部件選擇建議：
農田灌溉：選用半開式葉輪，防堵塞設計
工業循環水：不銹鋼材質+機械密封組合
防洪排澇：加強型泵殼+大流量葉輪設計
三、結構圖選購避坑指南
警示點1：葉輪與泵殼間隙＞3mm將導致效率下降
警示點2：無軸承潤滑設計的結構加速磨損
警示點3：?jiǎn)伪『附颖脷ど鬟x高壓工況
警示點4：軸套保護缺失將縮短泵軸壽命
專業選購建議
通過混流泵結構圖，重點關注三大核心區域：葉輪的能量轉換效率、泵殼的結構強度、密封系統的可靠性。優質混流泵的結構圖應呈現：精密計算的葉片角度、均勻的流道截面變化、合理的軸承跨距設計、以及清晰的材質標注。
建議保存本文為選購對照清單，在查看廠家提供的結構圖時逐項驗證。專業的結構設計可降低故障率40%以上，正確解讀結構圖，助您選購事半功倍！
|
