離心泵的類型很多，型號各異，但其主要的零部件組成和作用基本相同。下面以單級單吸臥式離心泵為例，介紹一下各個零部件的作用、材料和組成，如單級單吸臥式離心泵結構圖所示：

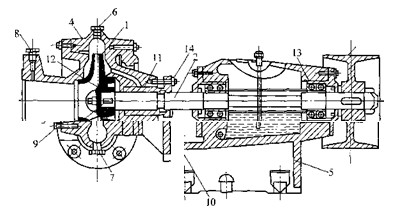

單級單吸臥式離心泵結構圖
1一葉輪 2—泵軸 3—鍵 4一泵殼 5—泵座 6—灌水孔 7—放水孔 8—接真空表孔 9一接壓力表孔 10一泄水孔 11一填料盒 12—減漏環 13—軸承座 14一壓蓋調節螺栓1 5—傳動輪
|
